Плавающий понтон - аэратор Биокомплекс
Федеральным законом от 14.07.2022 № 248-ФЗ и ПП РФ №1940 от 31.10.2022. допускается использование побочных продуктов животноводства (далее «ППЖ») () только после их обработки, переработки, что приводит к необходимости специализированных площадок для хранения как непереработанных, так и переработанных ППЖ, к которым относятся навоз, помёт, и пр. Наиболее сложным является работа с жидким навозом и жидкими продуктами от его переработки, поскольку технологии современных комплексов предусматривают внесение дополнительно большого количества воды, что увеличивает объём жидкого ППЖ в несколько раз, по сравнению со старыми фермами. Годовые объёмы выхода жидкого навоза ферм (комплексов), средних по размеру, составляют от 70 до 150 тыс. тонн. Для хранения обработанных и необработанных ППЖ на ферме (комплексе) используется не менее 3-х лагун объёмом от 10÷50 тыс. м3 каждой.
Для эффективного решения проблемы утилизации и переработки навоза, фермам необходимо решить ряд ключевых технологических задач, а именно:
Для перемешивания жидкого навоза (жидкой фракции навоза) могут применяться специальные перемешивающие агрегаты:
- Лагунные мешалки с приводом от ВОМ трактора – для хранилищ и накопительных прудов объёмом до 10 тыс. м3;
- Плавающие (понтонные) мешалки с электрическим приводом – для обработки каждой из них хранилищ и накопительных прудов объёмом до 10 тыс. м3;
- Лагунные помпы с приводом от ВОМ трактора – для хранилищ и накопительных прудов объёмом до 15 тыс. м3;
- Плавающие мешалки амфибии с собственным ДВС – для хранилищ и накопительных прудов объёмом 20÷50 тыс. м3
В настоящем разделе рассматриваются плавающие (понтонные) мешалки - аэраторы.

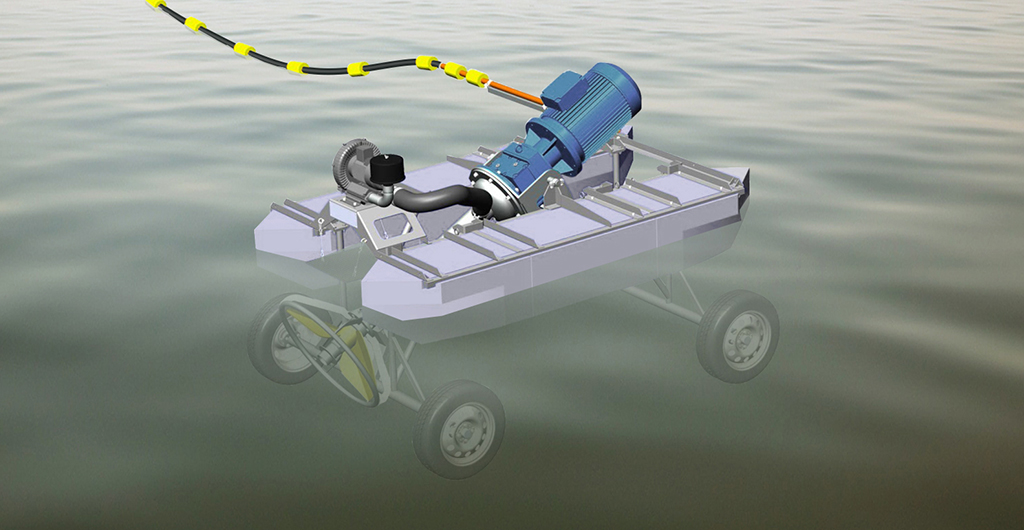

Плавающая (понтонная) мешалка-аэратор производства Биокомплекс предназначена для решения одновременно двух задач: гомогенизации находящегося в хранилище (накопительном пруде) жидкого ППЖ; насыщение его кислородом (аэрация) для обеспечения активной деятельности аэробных бактерий и ускорения переработки ими органики ППЖ.
Перемешивание необходимо для того, чтобы избавится от илистого донного осадка и поверхностной корки, и, как следствие, избежать быстрого прихода хранилищ в негодность (со значительными затратами на восстановление или строительство новых).
Аэрация препятствует развитию и деятельности анаэробных бактерий (приводящей к образованию неприятных запахов), обеспечивает ускорение процесса обработки, переработки жидкого ППЖ, значительно повышает его ценность в качестве органического удобрения.
Благодаря введению воздушного потока воздуха в пропеллер, эффективность обогащения кислородом ППЖ во всём объёме хранилища возрастает в 7-10 раз по сравнению со стационарными решениями.
Устройство мешалки — аэратора
Ключевым отличием понтона Биокомплекс является система подачи воздуха, а именно его подача через центральный вал винта. Это позволяет избавиться от кавитации, неизбежной в случае, когда воздух подается к пропеллеру.
Следует отметить, что кавитация у поверхности лопастей пропеллера (образование пузырьков и их последующее схлопывание) приводит к появлению многочисленных ударных волн, которые в свою очередь серьезно воздействуют на пропеллер и значительно снижают срок его эксплуатации.
Основные элементы конструкции понтона ПМА -18,5:
- Центральный вал винта - Воздух для аэрации подается через центральный вал винта без кавитации;
- Аэратор - Мощность 2,2 кВт, позволяет подавать до 400 м3 воздуха в час;
- Колеса мешалки аэратора - из цельной резины позволяют осуществлять подъем и спуск не повреждая пленочное покрытие накопительных прудов;
- Составные плавучие модули аэратора - плавучие модули состоят из полиэтилена с допустимой нагрузкой на каждый модуль до 160 кг. (Общий вес – до 960 кг.)
- Пропеллер миксера – концы 2 лопастей, при вращении, описывают окружность диаметром 750 мм. Миксер обеспечивает производительность 6884 м3/час;

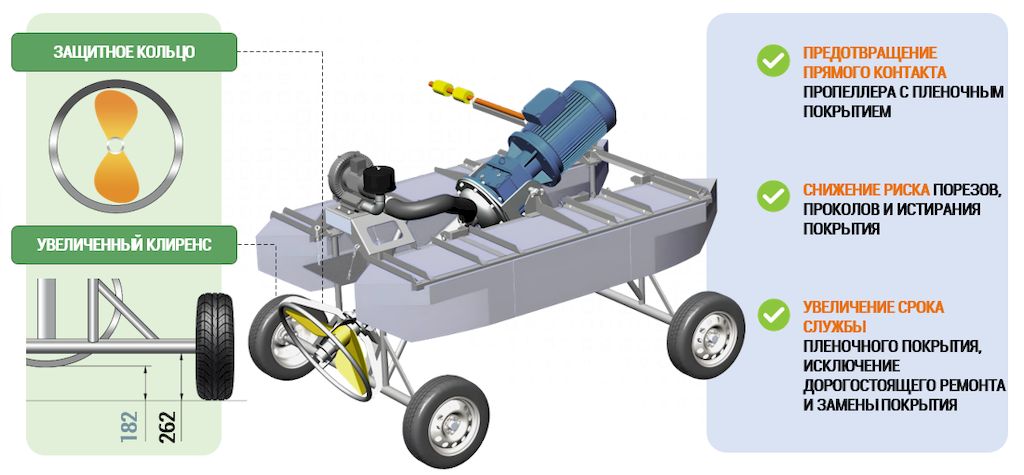

- Защитное кольцо пропеллера – предотвращает прямой контакт пропеллера с пленочным покрытием накопителя; снижает риски порезов, проколов и истирания покрытия накопителя; увеличивает срок службы пленочного покрытия, исключает дорогостоящий ремонт и замену покрытия накопителя;
- Штанга для отвода кабеля – исключает возможность намотки кабеля на винт во время эксплуатации; может быть легко переустановлен на другую сторону; обеспечивает свободное перемещение понтона и предотвращает повреждение оборудования;
- Антивихревая сетка – предотвращает образование воронки в зоне разрежения; исключает засасывание мусора и кабеля с поверхности в зону работы пропеллера.

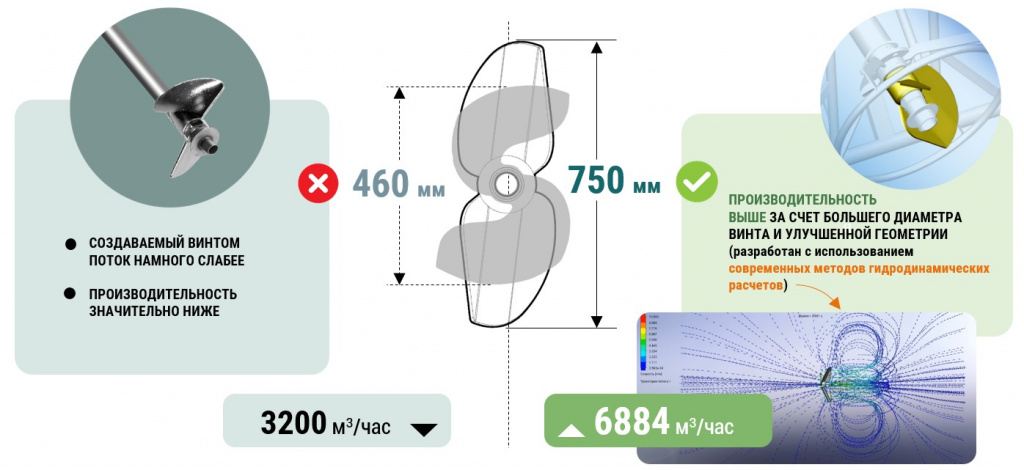

Сравнение понтона - аэратора ПМА и других:
Другие понтоны-аэраторы
- Производительность значительно ниже
- Создаваемый винтом поток намного слабее
- Производительность 3200 м³/час
ПМА 18,5 производства Биокомплекс
- Производительность выше за счет большего диаметра винта и улучшенной геометрии (разработан с использованием современных методов гидродинамических расчетов)
- Производительность 6884 м³/час
Особенности конструкции

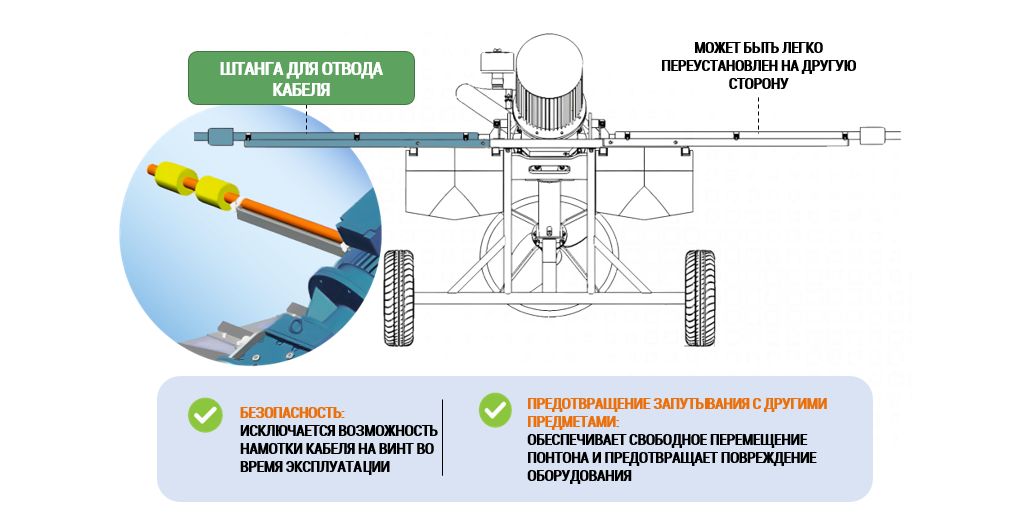

Штанга для отвода кабеля
Может быть легко переустановлен на другую сторону
- Безопасность: Исключается возможность намотки кабеля на винт во время эксплуатации
- Предотвращение запутывания с другими предметами: Обеспечивает свободное перемещение понтона и предотвращает повреждение оборудования

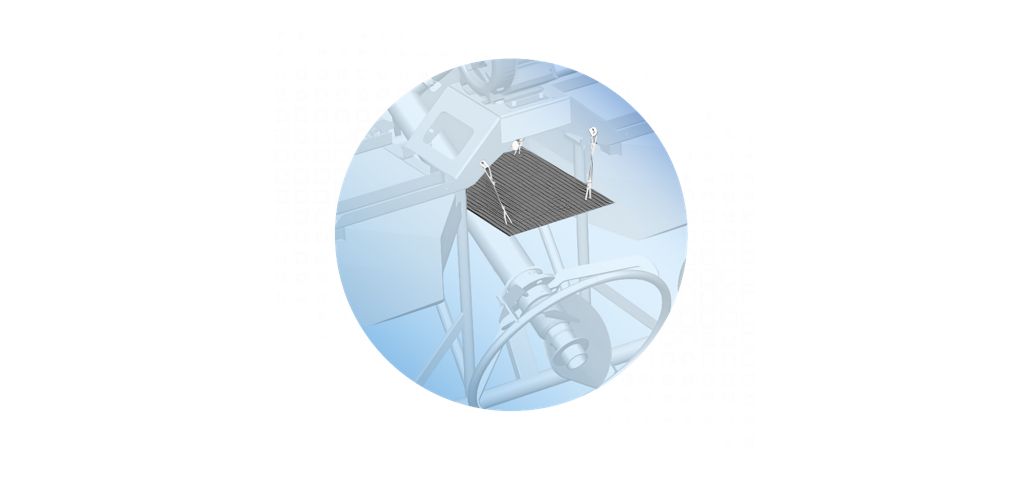

Антивихревая сетка
Предотвращает образование воронки в зоне разрежения:
- Препятствует снижению эффективности
- Исключает засасывание мусора и кабеля с поверхности
Преимущества использования понтонной мешалки-аэратора Биокомплекс:
- Эффективность аэрации в 7-10 раз выше, чем у стационарных систем аэрации, за счет введения потока воздуха в пропеллер;
- Оптимальный режим перемешивания, со скоростью потока не ниже 1 м/с;
- Для управления процессом перемешивания требуется только один оператор;
- Воздух от воздуходувки к лопастям миксера подается по шлангам из ТПУ;

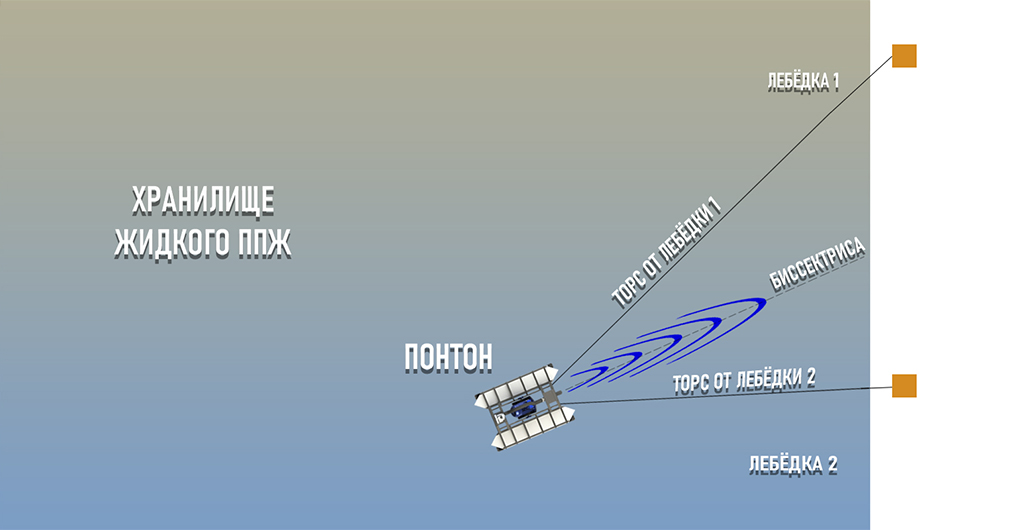

- Трос для управления понтоном - нержавеющий. Максимальная длина – 100 м. Поплавки обеспечивают плавучесть кабеля для миксера и кабеля аэратора. Плавучесть необходима для того, чтобы кабель не попал в лопасти. В отличие от лагунных мешалок, работающих с берега, понтон легко переместить в любую точку лагуны;
- Значительно улучшается экология в местах расположения хранилищ жидкого ППЖ, за счёт прекращения выделения неприятных запахов и вредных летучих веществ в атмосферу;
- Обеспечивается низкая мощность, затрачиваемая на гомогенизацию жидкого ППЖ, в 5-7 раз меньшая по сравнению с лагунными мешалками, имеющими привод от ВОМ трактора;
- Отсутствует потребность в технологических площадках вокруг хранилищ, предусматриваемых для работы лагунных мешалок и лагунных помп с приводом от ВОМ трактора;
- Специальные колеса для спуска и подъема из секций хранилищ;
- Небольшой вес оборудования (до 1000 кг), что облегчает работы по транспортированию и перестановке их при смене перемешиваемого хранилища;
- Минимальные затраты на техобслуживание.

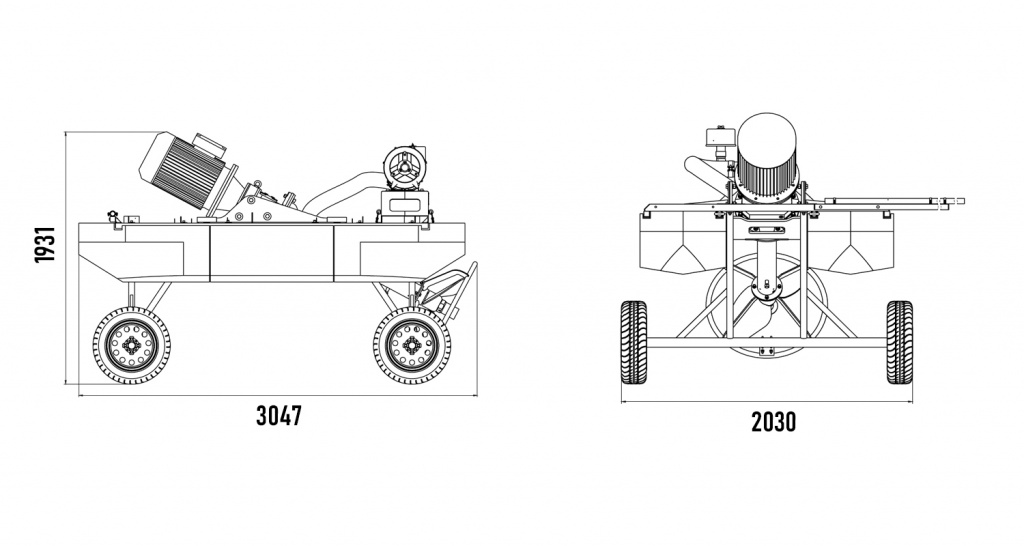

Габаритные размеры плавающей мешалки аэратора
