Cornell: отличия и преимущества

Компания Cornell Pump с 1946 года производит высокоэффективные и надежные насосы, а инновационные концепции и решения обеспечивают продукции Cornell непревзойденную ценность.

С момента основания компании центробежные насосы Cornell претерпели значительные изменения — инженеры все время работают над улучшениями функциональных возможностей оборудования. Результатом этой работы стал серьезный прорыв компании в своей отрасли, а миру были представлены насосы с системами Cornell Redi–Prime®, Run–Dry™ и Cycloseal®.

Насосы Cornell для перекачки жидкостей, твердых частиц и песка/шлама обеспечивают надежность и взаимозаменяемость, что так необходимо для применения в коммунальном, промышленном и сельском хозяйстве.

Cornell предлагает широкий ассортимент моделей и конфигураций насосов. Компания работает, исходя из потребностей клиентов, и создает системы по индивидуальным запросам.

Наши инженеры и технологи — профессионалы своего дела, предлагающие лучшие и качественные решения.

Cornell: широкий выбор размеров и конфигураций

Размеры моделей варьируются от 1″ до 30″, и для каждой доступны различные варианты конфигурации, включая варианты крепления на раму и двигатель и системы Run–Dry™ и Redi–Prime®.

Насосы для конкретных задач

Команда опытных инженеров разрабатывает насосы в соответствии с различными требованиями промышленного применения, такими как обработка твердых частиц, шлама и требования к напору.

Высокая эффективность

Использование опыта и знаний для создания проверенных конструкций с одними из самых высоких показателей эффективности среди всех насосов, представленных на рынке.

Надежность конструкции

Насосы Cornell изготавливаются с использованием высококачественных материалов, отобранных с учетом их пригодности для предполагаемого применения каждого насоса.

Более тяжелые литые стенки, более толстые валы и полностью обработанные рабочие колеса — это часть того, что делает насосы Cornell более прочными и долговечными, чем другие насосы.

Режущие насосы для перекачивания жидкостей Cornell

Насущная проблема

Забивание импеллеров лоскутообразными кусками налета является проблемой в перекачке сточных вод в течение многих лет. С увеличением использования "смываемых" материалов и посторонних чистящих продуктов проблема засорения, простоя и повреждения насосов значительно выросла.

Решение проблемы - измельчающий механизм

Компания Cornell разработала измельчающий механизм с инновационной конструкцией, в которой используются неподвижный и вращающийся режущие элементы, измельчающие твердые массы до размера, достаточного для их свободного прохождения через насос.

КПД большинства моделей режущих насосов Cornell ниже стандартного КПД насосов Cornell с закрытым импеллером, рассчитанных на перекачку жидкостей с содержанием твердых материалов, менее, чем на 4 %.

Это незначительное уменьшение КПД компенсируется значительным увеличением продолжительности бесперебойной работы насоса. В результате увеличения эффективности насосной станции можно экономить десятки тысяч долларов ежегодно.

Режущий насос в разрезе

Модернизация новых насосов

Режущие кольца могут быть установлены в большинство насосов Cornell, рассчитанных на перекачку жидкостей с содержанием твердых материалов, и в большинстве случаев замена мотора не требуется. Таким образом, режущий механизм может быть установлен в новые насосы Cornell с диаметром входного отверстия 3 - 16 дюймов. Оснащение режущим механизмом новых и существующих насосов Cornell не меняет их внешних размеров, что избавляет от необходимости дорогостоящего изменения трубопроводов насосной станции.

Добавление режущего механизма в новые или существующие насосы не меняет внешних размеров насоса

Особенности

Преимущества

Два решения для насосов Cornell

Важная задача при создании режущего механизма для борьбы с засорением и загрязнением сточных вод — поддержание как можно более высокой эффективности.

Хорошо зарекомендовали себя две конструкции — ножевой и шнековый механизмы.

Благодаря широкому ассортименту режущих решений можно выбрать режущий насос Cornell, который наилучшим образом соответствует потребностям.

Оба варианта подтверждают известное качество и надежность Cornell.

Особенности, преимущества и различия между ними:

Ножевой режущий инструмент

Состоит из вращающегося и неподвижного ножей на одной крыльчатке.

  • Минимальное потребление энергии (4% или менее);
  • * Предназначен для устранения засоров/отслоений;
  • Прочный материал режущего механизма;
  • Регулируемые зазоры;
  • Минимальные ограничения потока;
  • Не изменяет внешних размеров корпуса насоса;
  • * Возможность модернизации.

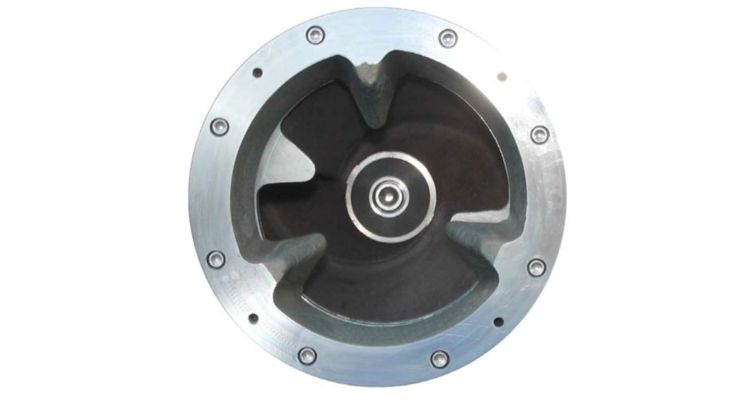

Ножевой режущий инструмент

Шнековый режущий механизм

Более агрессивное решение с косыми кромками от ушка крыльчатки, охватывающими всю область, до всасывающей трубы в месте соприкосновения со спиралью.

  • Справляется с наиболее агрессивными и проблемными засорами;
  • Ограниченное потребление энергии (около 8%);
  • Прочный материал режущего механизма;
  • Незначительные ограничения потока;
  • Не изменяет внешних размеров корпуса насоса;
  • Возможность модернизации.
Шнековый режущий механизм

Чем отличается режущий механизм от измельчителя

В дополнение к режущим насосам компания Cornell выпускает серию измельчающих насосов.

В то время как измельчители могут разрушать более агрессивные засоры чем режущие инструменты, они менее эффективны.

Используйте режущий насос для:

Аренда режущего насоса

Режущий насос можно взять в аренду, если временная установка отвечает потребностям конечного пользователя.

Обходная канализация: в случаях проведения реконструкции, устранения аварийных ситуаций или расширения требуются системы, способные справиться с засорами.

Обезвоживание: если мусор в процессе обезвоживания может засорить крыльчатку или забить насос, проблему можно решить с помощью ножа или шнека.

Перекачка воды: если водозабор осуществляется из не отличающихся чистотой водоемов и требует измельчения мусора, например, листьев, перед откачкой.

Режущий насос Cornell для канализации, обезвоживания и перекачки воды

Применение режущих насосов в промышленности

Пищевая промышленность: при переработке куриных перьев или картофельных очисток, которые могут стать причиной засора насоса.

Утилизация отходов предприятий перерабатывающей промышленности и сферы услуг: при утилизации отходов, которые могут закупорить стандартный насос:

  • При переработке мяса и птицы
  • При засорении древесной стружкой в целлюлозно–бумажной промышленности
  • При переработке волокнистого материала
  • При стирке в прачечных.
Режущий насос Cornell для пищевой промышленности, утилизации отходов перерабатывающей промышленности и сферы услуг

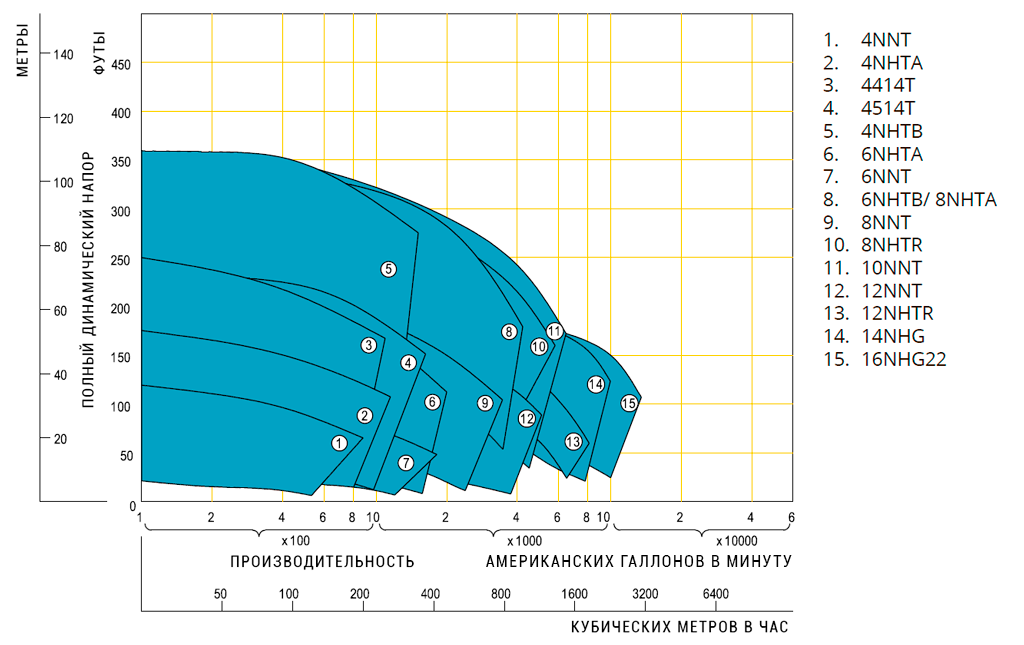

Гидравлические характеристики режущих насосов Cornell

Гидравлические характеристики режущих насосов cornell

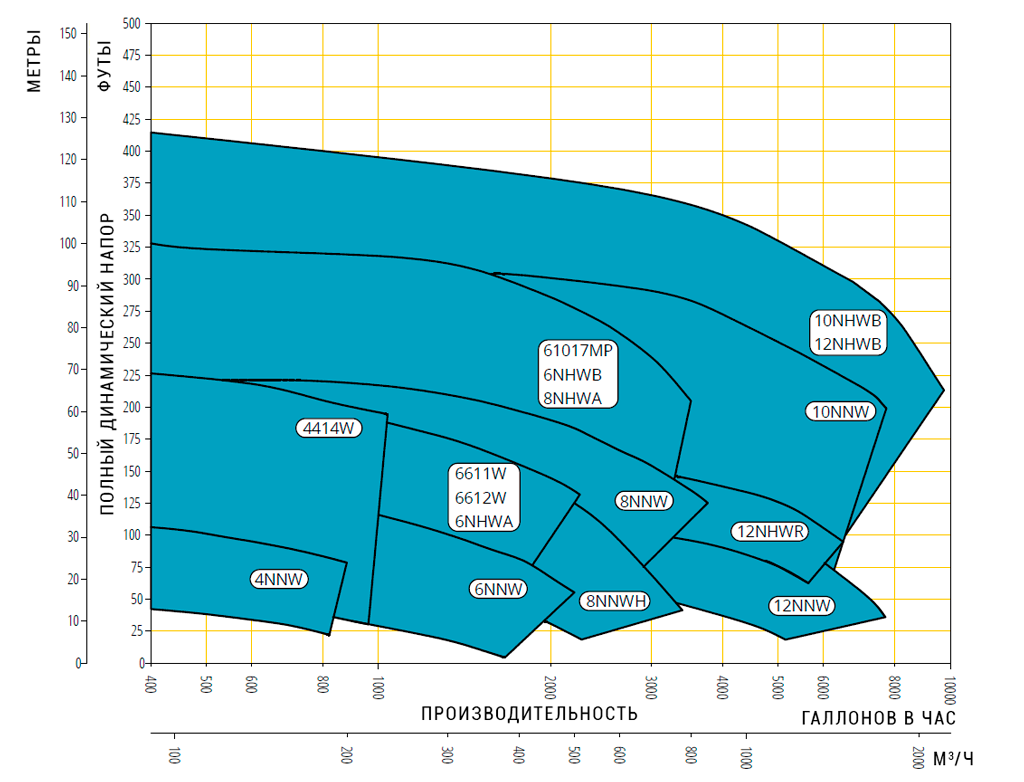

Гидравлические характеристики режущих насосов waste warrior Cornell

Гидравлические характеристики режущих насосов waste warrior cornell

Уплотнительная система Cycloseal®

Как cycloseal® работает

Cycloseal - это не просто уплотнение, а скорее уплотнительная система. Она была разработана в 1990-ых годах инженерами компании Cornell и усовершенствовалась в течение нескольких лет. Элегантность системы заключается в том, что в ней используются традиционные уплотнения I и II типов, но они используются таким образом, который намного продлевает их обычный срок службы.

Благодаря перепаду давления, система Cycloseal выталкивает большую часть песка и абразивных частиц из области уплотняющих поверхностей, снижая нагрузку этих частиц в сравнении с обычным уплотнением.

Уникальные элементы cycloseal

Эффективность Cyloseal обеспечивается следующими уникальными элементами, которых нет в стандартных уплотнительных системах:

Чашеобразная задняя стенка

Большинство производителей стараются делать полость вокруг уплотнения как можно меньшего размера, считая, что чем меньше полость, тем меньше песка и абразивных частиц будут попадать в область уплотнения. Тогда как в Cycloseal полость вокруг уплотнения относительно большая, что дает перекачиваемой жидкости достаточно места, чтобы при помощи циклонического процесса, создаваемого специальными лопастями, вымывать мусор от уплотнения.

Дефлекторные лопасти задней стенки

Эти лопасти имеют специальный наклон, позволяющий им создавать циклоническое движение жидкости.

Качественное торцевое уплотнение

Для замены уплотнения может использоваться качественное торцевое уплотнение I и II типов.

Импеллер специальной формы

Изготовленные с высокой точностью импеллеры Cornell обеспечивают кинетическую энергию, необходимую для вымывания частиц из области уплотняющих поверхностей.

Задние лопасти импеллера*

При перекачке жидкостей с содержанием твердых материалов, совместное действие задних лопастей импеллера и неподвижных дефлекторных лопастей перенаправляет частицы обратно в перекачиваемый поток, подальше от уплотняющих поверхностей.

*В насосах для чистой жидкости подобную функцию выполняет уравнительная линия, которая уменьшает давление и повышает гидравлический КПД, продлевает срок службы торцевых уплотнений и подшипников и позволяет контролировать осевую нагрузку.

Технология Cycloseal

Cycloseal® — система уплотнения, применяемая в насосах Cornell

Режущие насосы Cutter Blade или Waste Warrior от Cornell оснащены запатентованной системой уплотнения Cycloseal, которая удаляет твердые частицы и абразивные материалы из зоны уплотнения, одновременно очищая воздушные и газовые карманы. Эта инновация продлевает срок службы уплотнения и устраняет необходимость в вентиляции или промывке водой.

Без промывки уплотнителя. Благодаря задней панели и лопастям Cycloseal не требует промывки водой, что экономит расходы и время обслуживания, не допуская протекания.

Больший срок службы уплотнений. Конструкция Cornell Cycloseal зарекомендовала себя в самых сложных условиях применения — от навозной жижи, извлечения крахмала и очистки воды до пищевой промышленности и самовсасывания, что в некоторых случаях более чем в три раза увеличивает ожидаемый срок службы уплотнений.

Опция Run–Dry ™. Все насосы с системой Cornell Cycloseal могут быть оснащены дополнительной функцией Run–Dry, которая служит для смазки поверхностей уплотнений даже если в корпусе насоса нет жидкости. В ситуациях, когда насос должен работать вхолостую в течение нескольких часов, или когда насос может внезапно потерять подачу без отключения, функция сухого хода является обязательной.

Экономия системы. Система Cycloseal не требует внешней промывки водой, фильтров, жироуловителей или трубопроводов, обычно связанных с сальниками или механическими уплотнениями в других насосах.

Лучше подходит для абразивного применения. Cycloseal — более эластичный, чем стандартные уплотнения, не забивается песком и другими материалами, а удерживает твердые частицы вдали от зоны уплотнения, снижая его износ.

Повышенная надежность. Благодаря надежной посадке можно определить, когда уплотнение идеально подогнано. Большая стойкость к зернистости системы Cycloseal обеспечивает более длительные интервалы между сервисными работами.

Экономия на техническом обслуживании. Долговечность уплотнения обеспечивается сокращением времени простоя и снижением затрат на техническое обслуживание в течение всего срока службы насоса.
